Care este tensiunea reziduală a unui SPD DC?

Hei acolo! În calitate de furnizor DC SPD, sunt adesea întrebat despre tensiunea reziduală a unui DC SPD. Așa că, m-am gândit să-mi iau un moment să-l descompun pentru tine.

În primul rând, să vorbim despre ce este un DC SPD. Un dispozitiv de protecție la supratensiune DC (SPD) este o componentă crucială în sistemele electrice. Este conceput pentru a proteja echipamentele sensibile de efectele dăunătoare ale supratensiunii în circuitele de curent continuu (DC). Aceste supratensiuni pot proveni din diverse surse, cum ar fi lovituri de fulgere, operațiuni de comutare în rețeaua de energie sau chiar interferențe electromagnetice.

Acum, tensiunea reziduală a unui SPD DC este un concept foarte important. Când o supratensiune lovește SPD-ul, dispozitivul intră în acțiune pentru a devia excesul de curent departe de echipamentul protejat. Dar iată problema: chiar dacă SPD-ul își face treaba, mai rămâne ceva tensiune pe dispozitiv după ce începe să conducă curentul de supratensiune. Tensiunea rămasă este ceea ce numim tensiune reziduală.

Gândește-te așa. Știi cum atunci când încerci să oprești un potop de apă cu un baraj? Barajul poate bloca cea mai mare parte a apei, dar mai este puțin care reușește să se scurgă. În același mod, DC SPD poate bloca cea mai mare parte a supratensiunii, dar mai rămâne o cantitate mică, care este tensiunea reziduală.

De ce contează tensiunea reziduală? Ei bine, afectează direct nivelul de protecție pe care SPD-ul îl poate oferi. Cu cât tensiunea reziduală este mai mică, cu atât este mai bună protecția echipamentului dumneavoastră. Dacă tensiunea reziduală este prea mare, aceasta ar putea provoca în continuare deteriorarea componentelor electronice sensibile pe care SPD-ul ar trebui să le protejeze.

Să presupunem că aveți un echipament care poate gestiona doar o tensiune maximă de, să zicem, 100 de volți. Dacă tensiunea reziduală a DC SPD este de 150 de volți în timpul unui eveniment de supratensiune, acei 50 de volți suplimentari ar putea prăji echipamentul. Deci, este foarte important să alegeți un SPD DC cu o tensiune reziduală scăzută.

Există câțiva factori care pot influența tensiunea reziduală a unui SPD DC. Unul dintre factorii principali este tipul de tehnologie utilizată în SPD. Diferite tipuri de componente de protecție la supratensiune, cum ar fi varistoarele cu oxid de metal (MOV) sau tuburile cu descărcare în gaz (GDT), au caracteristici diferite de tensiune reziduală. MOV-urile sunt destul de comune și pot oferi tensiuni reziduale relativ scăzute, în special pentru supratensiuni în creștere rapidă. GDT-urile, pe de altă parte, sunt mai bune la tratarea supratensiunilor de curent înalte, dar pot avea o tensiune reziduală puțin mai mare.

Un alt factor este ratingul actual al SPD-ului. În general, pe măsură ce curentul de supratensiune crește, crește și tensiunea reziduală. Acest lucru se datorează faptului că rezistența internă a SPD se modifică în condiții de curent ridicat. Deci, atunci când selectați un SPD DC, trebuie să luați în considerare creșterea așteptată - nivelurile de curent din aplicația dvs.

Acum, să aruncăm o privire la unele dintre aplicațiile în care sunt utilizate DC SPD și modul în care tensiunea reziduală joacă un rol.

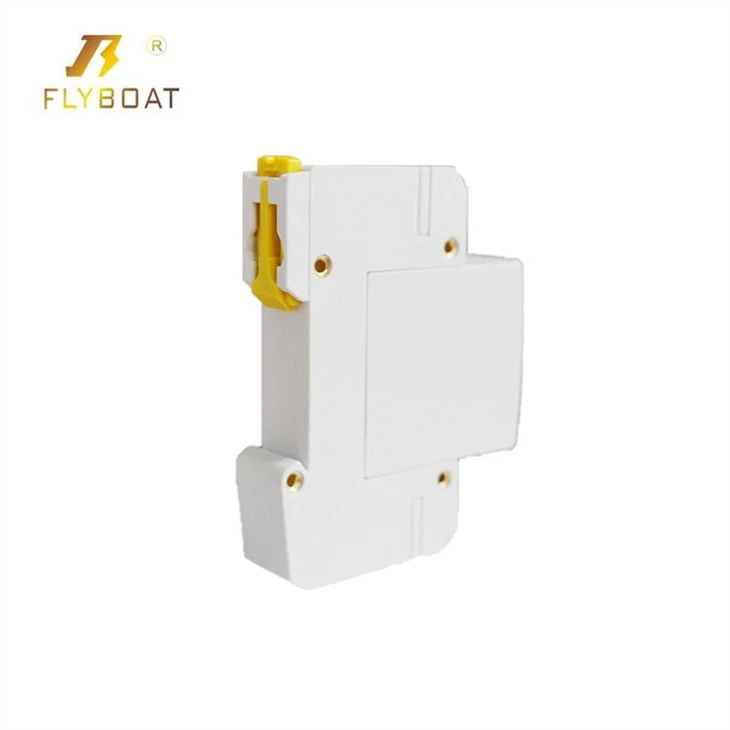

ÎnSisteme de semnal cu dispozitive de protecție la supratensiune, precum cele folosite in telecomunicatii sau in retelele de transmisie date, echipamentele sunt extrem de sensibile. Chiar și o mică supratensiune poate perturba semnalul sau poate deteriora componentele. Deci, un SPD DC cu o tensiune reziduală foarte scăzută este esențial pentru a asigura funcționarea fiabilă a acestor sisteme.

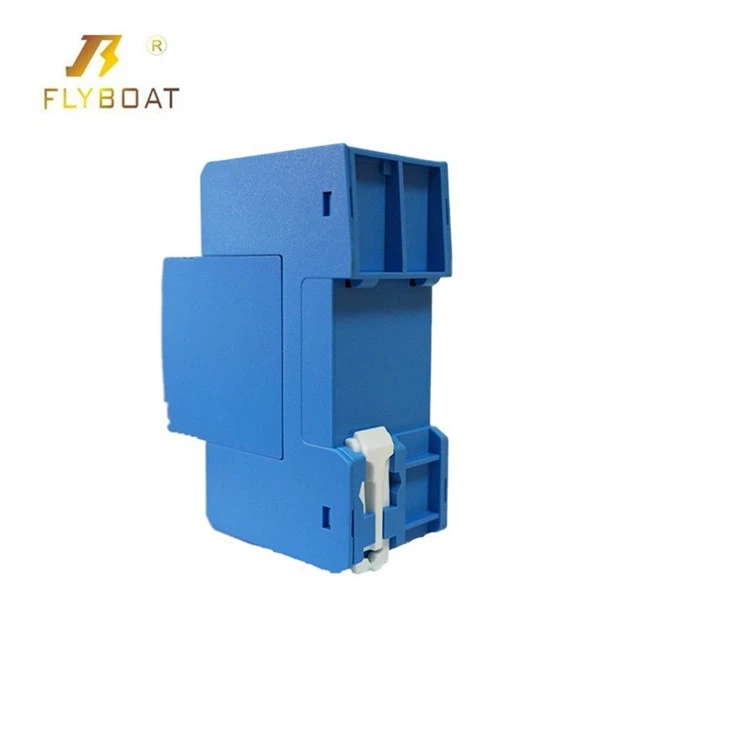

PentruSPD linie de alimentare, care sunt utilizate pentru a proteja sursele de alimentare în circuitele DC, tensiunea reziduală trebuie controlată cu atenție. Dacă tensiunea reziduală este prea mare, poate provoca fluctuații în alimentarea cu energie, ducând la defecțiuni sau defecțiuni premature ale echipamentului conectat.

ÎnSistem solar 1000V, SPD-urile DC sunt folosite pentru a proteja panourile solare, invertoarele și alte componente de supratensiunile induse de fulgere. Natura de înaltă tensiune a sistemelor solare înseamnă că orice tensiune reziduală în exces poate avea un impact semnificativ asupra eficienței și duratei de viață a echipamentului. Deci, alegerea unui SPD DC cu o tensiune reziduală scăzută este crucială pentru performanța pe termen lung a sistemului solar.

Când cumpărați un SPD DC, veți vedea de obicei tensiunea nominală reziduală specificată în fișa tehnică a produsului. De obicei, este dat în volți și este măsurat în condiții specifice de testare, cum ar fi o anumită supratensiune - nivel de curent și formă de undă. Asigurați-vă că acordați o atenție deosebită acestor detalii atunci când comparați diferite SPD-uri.

De asemenea, este important să rețineți că instalarea DC SPD poate afecta tensiunea reziduală. O instalare adecvată, cu conexiuni scurte și cu impedanță scăzută, poate ajuta la minimizarea căderilor suplimentare de tensiune și la asigurarea faptului că SPD-ul funcționează conform prevederilor.

În calitate de furnizor DC SPD, am văzut direct importanța obținerii corecte a tensiunii reziduale. Oferim o gamă largă de SPD-uri DC cu diferite tensiuni reziduale nominale pentru a se potrivi diferitelor aplicații. Fie că sunteți în căutarea protecției pentru un sistem de semnal la scară mică sau pentru o centrală solară la scară mare, noi vă avem acoperit.

Dacă sunteți în căutarea unui SPD DC și doriți să aflați mai multe despre modul în care tensiunea reziduală afectează aplicația dvs. specifică, nu ezitați să contactați. Suntem aici pentru a vă ajuta să faceți alegerea corectă și să ne asigurăm că echipamentul dumneavoastră este bine protejat de supratensiuni.

În concluzie, tensiunea reziduală a unui SPD DC este un factor cheie în determinarea eficienței protecției la supratensiune. Înțelegând ce este, ce îl afectează și cum vă afectează echipamentul, puteți lua o decizie informată atunci când selectați un DC SPD. Așadar, dacă aveți întrebări sau aveți nevoie de sfaturi privind alegerea DC SPD potrivită pentru nevoile dvs., trimiteți-ne un mesaj. Suntem dornici să vă ajutăm în găsirea soluției perfecte pentru cerințele dumneavoastră de protecție împotriva supratensiunii.

Referințe

• „Dispozitive de protecție la supratensiune: principii și aplicații” - Un ghid tehnic privind tehnologia de protecție la supratensiune.
• Fișele de date ale producătorului pentru diverse produse DC SPD.
