Care sunt parametrii electrici ai clasei I MOV?

În calitate de furnizor de variatoare de oxid de metal din clasa I (MOV), am fost adesea întrebat despre parametrii electrici ai acestor componente cruciale. MOV -urile de clasa I joacă un rol vital în protejarea sistemelor electrice și electronice împotriva evenimentelor de supratensiune, iar înțelegerea parametrilor lor electrici este esențială pentru aplicarea corectă și performanța optimă. În această postare pe blog, voi aprofunda parametrii electrici cheie ai clasei I MOVS și le voi explica semnificația.

1.. Tensiune maximă de funcționare continuă (VRMS sau VDC)

Tensiunea maximă de funcționare continuă este unul dintre cei mai fundamentali parametri ai unei clase I MOV. Reprezintă tensiunea maximă de AC (VRMS) sau DC (VDC) pe care MOV o poate rezista continuu, fără o degradare semnificativă a performanței sale. Acest parametru este crucial, deoarece aplicarea unei tensiuni mai mari decât tensiunea maximă de funcționare continuă specificată poate duce la curent de scurgere excesiv, disipare a puterii crescută și, în final, o defecțiune prematură a MOV.

De exemplu, dacă aveți o clasă I MOV cu o tensiune de funcționare continuă maximă de 275Vrms, este proiectată să funcționeze în siguranță într -un circuit AC cu o rădăcină - o tensiune pătrată de până la 275V. Depășirea acestei tensiuni poate determina MOV să intre mai des într -o stare conductivă, ceea ce duce la creșterea generarii de căldură și la o durată de viață redusă.

2. Tensiune variabilă (V1MA)

Tensiunea variatoare, specificată de obicei la un curent de 1mA (V1MA), este tensiunea de -a lungul MOV atunci când un curent de 1mA curge prin ea. Acest parametru definește tensiunea de prag la care MOV începe să efectueze un curent semnificativ. Când tensiunea de -a lungul MOV depășește tensiunea variatoare, rezistența MOV scade rapid, permițându -i să devieze excesul de curent de circuitul protejat.

De exemplu, dacă o clasă I MOV are un V1MA de 385V, când tensiunea de pe ea ajunge la 385V cu un flux de curent 1mA, MOV va începe să treacă de la o stare de rezistență ridicată la o stare de rezistență scăzută. Această caracteristică face din MOV un dispozitiv de protecție eficientă eficientă, deoarece poate răspunde rapid la creșterea tensiunii.

3. Curent de supratensiune maximă (ipeak)

Curentul maxim de supratensiune este curentul maxim pe care MOV îl poate gestiona pentru o perioadă scurtă în timpul unui eveniment de supratensiune, fără a fi deteriorat. Acest parametru este de obicei specificat pentru o formă de undă a impulsului specific, cum ar fi o formă de undă de 8/20μs, care reprezintă o formă de undă standard cu impuls de fulgere.

MOV -urile de clasă I sunt proiectate pentru a gestiona creșteri ridicate, iar ratingul maxim de curent de creștere indică capacitatea lor de a rezista acestor curenți tranzitori mari. De exemplu, o clasă I Move cu un rating maxim de curent de creștere de 10Ka poate efectua în siguranță un curent de până la 10 ka pentru o durată scurtă în timpul unui eveniment de supratensiune. Este important să selectați un MOV cu un rating de curent maxim de supratensiune adecvat pentru nivelurile de creștere așteptate din aplicație.

4. Capacitatea de absorbție a energiei (W)

Capacitatea de absorbție a energiei a unei clase I MOV este cantitatea de energie pe care o poate absorbi în timpul unui eveniment de supratensiune. Este de obicei specificat în Joules (J) și este legat de curentul maxim de supratensiune și de durata creșterii. Capacitatea de absorbție a energiei este un parametru critic, în special în aplicațiile în care MOV poate fi expusă la mai multe evenimente de supratensiune de -a lungul vieții sale.

Un MOV cu o capacitate mai mare de absorbție a energiei poate gestiona creșteri mai mari și mai frecvente, fără a eșua. De exemplu, într -un sistem de distribuție a energiei electrice care este predispus la lovituri de trăsnet, este necesară o clasă I cu o capacitate ridicată de absorbție a energiei pentru a asigura o protecție fiabilă.

5. Curent de scurgere (păr)

Curentul de scurgere este curentul mic care curge prin MOV atunci când tensiunea aplicată este sub tensiunea variatoare. Acest curent este de obicei în gama de microampere. Un curent de scurgere scăzut este de dorit, deoarece curentul de scurgere excesiv poate provoca consumul de energie inutil și generarea de căldură, ceea ce poate degrada MOV în timp.

Producătorii specifică de obicei curentul de scurgere la o anumită tensiune, cum ar fi 0,83V1MA. De exemplu, dacă o clasă I MOV are un curent de scurgere de 5μA la 0,83V1MA, înseamnă că atunci când tensiunea de -a lungul MOV este de 0,83 ori mai mare decât tensiunea variatorului, curentul care curge prin aceasta este de 5μA. Monitorizarea curentului de scurgere poate fi o modalitate utilă de a detecta degradarea MOV în timp.

6. Capacitate (C)

Capacitatea unei clase I MOV este un parametru important, în special în aplicațiile de înaltă frecvență. Capacitatea MOV poate afecta performanța circuitului protejat, deoarece poate introduce o sarcină capacitivă și poate provoca atenuarea sau denaturarea semnalului.

Capacitatea unui MOV este de obicei specificată la o tensiune de frecvență scăzută, cum ar fi 1KHz. În general, o capacitate mai mică este preferată în aplicații de înaltă frecvență pentru a minimiza impactul asupra performanței circuitului. De exemplu, într -un sistem de comunicare, este necesară o clasă I cu o capacitate scăzută pentru a se asigura că semnalele de înaltă frecvență nu sunt afectate în mod semnificativ de prezența MOV.

7. Tensiunea de prindere (VC)

Tensiunea de prindere este tensiunea maximă care apare în MOV în timpul unui eveniment de supratensiune atunci când conduce curent. Este un parametru important, deoarece determină nivelul de protecție furnizat circuitului protejat. O tensiune de prindere mai mică înseamnă că MOV poate limita tensiunea pe circuitul protejat mai eficient în timpul unei creșteri.

Tensiunea de prindere este legată de curentul maxim de supratensiune și de tensiunea variatoare. De exemplu, atunci când o creștere a energiei ridicate determină curgerea unui curent mare prin MOV, MOV va avea o anumită tensiune de prindere. Circuitul protejat trebuie să poată rezista la această tensiune de prindere fără a fi deteriorată.

Aplicații și considerații

MOV -urile de clasă I sunt utilizate pe scară largă în diferite aplicații, inclusiv sisteme de distribuție a energiei electrice, echipamente industriale și telecomunicații. Când selectați o clasă I Move pentru o aplicație specifică, este important să luați în considerare toți parametrii electrici menționați mai sus.

De exemplu, într -un sistem de distribuție a energiei, tensiunea maximă de funcționare continuă ar trebui să se potrivească cu tensiunea nominală a sistemului, iar curentul maxim de creștere și capacitatea de absorbție a energiei ar trebui să fie suficientă pentru a gestiona supratensiunile induse de fulgere preconizate. Într -un sistem de telecomunicații, capacitatea MOV ar trebui să fie scăzută pentru a evita interferența semnalului.

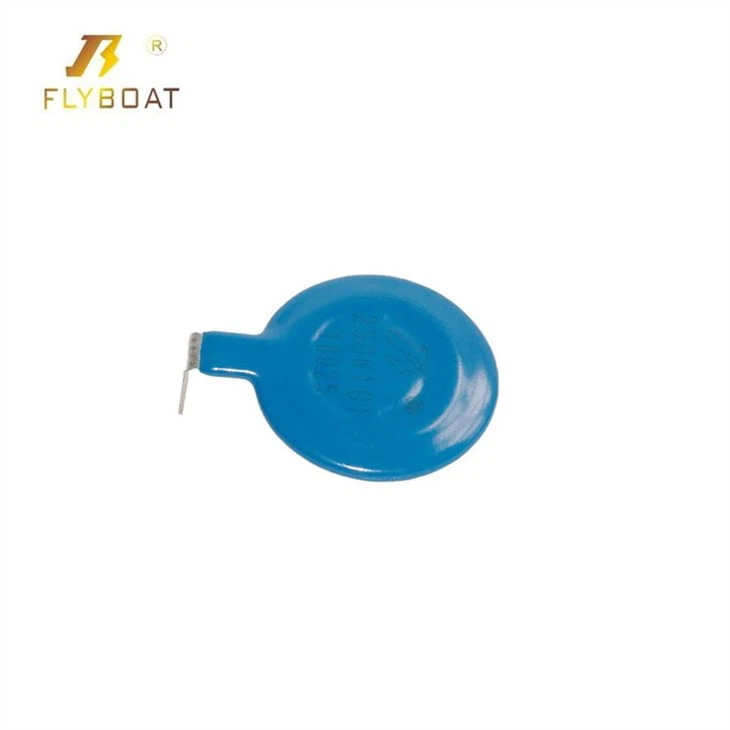

Dacă sunteți în căutarea MOVS CLASA I de înaltă calitate I, oferim o gamă largă de produse care îndeplinesc cele mai stricte standarde. NoastreMov Varistor pentru SPDsunt concepute pentru a oferi o protecție de supratensiune fiabilă în diferite aplicații. Avem și noiVaristori de disc pătrați de oxid de metalcare oferă performanțe și durabilitate excelente. Și pentru aplicații DC, al nostruMOV DCProdusele sunt alegerea ideală.

Dacă aveți întrebări cu privire la clasa noastră, mută sau am nevoie de asistență în selectarea produsului potrivit pentru aplicația dvs., vă rugăm să nu ezitați să ne contactați pentru o discuție de achiziții. Ne -am angajat să vă oferim cele mai bune soluții pentru nevoile dvs. de protecție la supratensiune.

Referințe

• „Varistori de oxid de metal: teorie și aplicare” de John A. Sabatini
• „Dispozitive de protecție împotriva supratensiunii: principii și aplicații” de Mark E. Oppenlander
