Poate fi utilizat un variator MOV pentru SPD în circuite de înaltă frecvență?

Poate fi utilizat un variator MOV pentru SPD în circuite de înaltă frecvență?

În calitate de furnizor de MOV (Varistor de oxid de metal) pentru SPD (Surge Protective Device), primesc adesea întrebări de la clienți cu privire la adecvarea variatoarelor MOV în circuite de înaltă frecvență. Această întrebare este crucială, deoarece aplicațiile de frecvență ridicate sunt din ce în ce mai frecvente în electronica modernă, iar selecția corespunzătoare a componentelor poate avea un impact semnificativ asupra performanței și fiabilității întregului sistem.

Înțelegerea variatoarelor MOV pentru SPD

Varistoarele MOV sunt utilizate pe scară largă în SPD -uri pentru a proteja echipamentele electrice și electronice de creșterea tensiunii. Sunt confecționate dintr -un material ceramic compus în principal din boabe de oxid de zinc cu cantități mici de alți oxizi metalici. Caracteristica unică a variatoarelor MOV este relația lor de tensiune non -liniară - curent. La tensiuni normale de funcționare, Varistorul MOV are o rezistență foarte mare, permițând curgerea unui curent de scurgere doar. Cu toate acestea, atunci când are loc o creștere a tensiunii, rezistența variatorului MOV scade rapid, redirecționând curentul de supratensiune la sol și protejând echipamentul conectat.

Funcția principală a unui variator MOV într -un SPD este de a prinde tensiunea pe dispozitivul protejat într -un interval sigur în timpul unui eveniment de supratensiune. Acest lucru se realizează prin capacitatea Varistor de a absorbi și disipa energia creșterii. De exemplu, într -un sistem de distribuție a energiei, un SPD bazat pe MOV poate proteja dispozitive electronice sensibile, cum ar fi computere, servere și echipamente de comunicare de la supratensiuni induse de fulgere sau tranzitorii de comutare.

Caracteristicile circuitelor de înaltă frecvență

Circuitele de frecvență înaltă funcționează la frecvențe de obicei peste 1 MHz și pot merge până la mai multe Gigahertz. Aceste circuite se găsesc în mod obișnuit în sistemele de comunicații wireless, sistemele radar și aplicațiile de transmisie de date cu viteză mare. În circuitele de înaltă frecvență, comportamentul componentelor este semnificativ diferit de cel din circuitele cu frecvență scăzută sau DC.

Una dintre caracteristicile cheie ale circuitelor de înaltă frecvență este prezența efectelor parazite. Componente precum rezistențe, condensatoare și inductori au capacități parazite și inductanțe care pot afecta performanța circuitului. De exemplu, un fir simplu într -un circuit de înaltă frecvență poate acționa ca un inductor, introducând impedanța nedorită și atenuarea semnalului.

Un alt aspect important al circuitelor de înaltă frecvență este necesitatea unei distorsiuni scăzute a semnalului. Semnalele în circuitele de înaltă frecvență sunt adesea foarte rapide - în schimbare și orice distorsiune poate duce la erori în transmiterea datelor sau performanța redusă a sistemului. Prin urmare, componentele utilizate în circuitele de înaltă frecvență trebuie să aibă o lățime de bandă largă și o pierdere de inserție scăzută.

Provocări de utilizare a variatoarelor MOV în circuite de înaltă frecvență

Atunci când aveți în vedere utilizarea unui Varistor MOV pentru SPD în circuite de înaltă frecvență, trebuie să fie abordate mai multe provocări.

Capacitate parazită

Varistoarele MOV au o capacitate parazită semnificativă datorită structurii lor fizice. Această capacitate poate acționa ca un filtru de trecere scăzut, atenuând semnale de înaltă frecvență. În circuitele de frecvență înaltă, chiar și o cantitate mică de capacitate parazită poate provoca pierderi semnificative de semnal, în special la frecvențele apropiate sau peste frecvența auto -rezonantă a varistorului. De exemplu, într -un sistem de comunicare wireless care funcționează la 2,4 GHz, capacitatea parazită a unui variator MOV poate determina scăderea puterii semnalului, ceea ce duce la o calitate slabă a comunicării.

Frecvență - comportament dependent

Caracteristicile electrice ale variatoarelor MOV sunt dependente de frecvență. La frecvențe înalte, comportamentul non -liniar al varistorului se poate schimba, iar performanța sa de prindere poate fi afectată. Timpul de răspuns al Varistor la o creștere poate crește, de asemenea, la frecvențe mari, ceea ce poate fi o problemă în aplicațiile în care este necesară o protecție împotriva creșterii rapide.

Pierderea de inserție

Pierderea de inserție este o măsură a atenuării semnalului cauzate de o componentă atunci când este introdusă într -un circuit. În circuitele de frecvență înaltă, pierderea de inserție a unui variator MOV poate fi semnificativă, în special la frecvențele în care capacitatea parazită și inductanța variatorului interacționează cu impedanța circuitului. Acest lucru poate duce la reducerea rezistenței semnalului și la performanța sistemului degradată.

Soluții și considerații posibile

În ciuda provocărilor, există unele situații în care un variator MOV pentru SPD poate fi utilizat în circuite de înaltă frecvență, cu proiectare și considerații adecvate.

Selectarea variatorului drept

Atunci când alegeți un Varistor MOV pentru aplicații de înaltă frecvență, este important să selectați un variator cu o capacitate parazitară scăzută. Unii producători oferă variatoare special concepute pentru aplicații de înaltă frecvență, care au valori mai mici de capacitate în comparație cu variatoarele standard. De exemplu,Varistori de disc pătrați de oxid de metalsunt concepute pentru a avea caracteristici electrice optimizate pentru circuite de înaltă frecvență.

Configurare paralelă sau în serie

În unele cazuri, utilizarea mai multor variatoare în paralel sau în serie poate contribui la reducerea capacității parazite generale și la îmbunătățirea performanței de înaltă frecvență. Când variatoarele sunt conectate în paralel, capacitatea echivalentă este redusă, în timp ce capacitatea de manipulare a creșterii este crescută. Cu toate acestea, trebuie să aveți grijă pentru a se asigura că variatoarele au caracteristici electrice similare pentru a evita partajarea curentă inegală.

Filtrare și compensare

Adăugarea unor componente suplimentare de filtrare, cum ar fi inductorii și condensatorii, poate ajuta la compensarea efectelor parazite ale variatorului MOV. De exemplu, un mic inductor poate fi conectat în serie cu Varistor pentru a anula capacitatea parazită la o frecvență specifică. Acest lucru poate ajuta la reducerea pierderii de inserție și la îmbunătățirea calității semnalului în circuitul de înaltă frecvență.

Studii de caz și aplicații reale - mondiale

Există unele aplicații reale - mondiale în care variatoarele MOV pentru SPD au fost utilizate în circuite de înaltă frecvență cu succes.

Într -o stație de bază wireless, în circuitul de alimentare cu alimentare a fost utilizat un variator MOV pentru a proteja componentele electronice sensibile împotriva suporturilor induse de fulgere. Prin selectarea cu atenție a unui varistor cu o capacitate parazită scăzută și adăugând un filtru LC simplu, a fost menținută performanța de înaltă frecvență a stației de bază, iar echipamentul a fost protejat efectiv de supratensiuni.

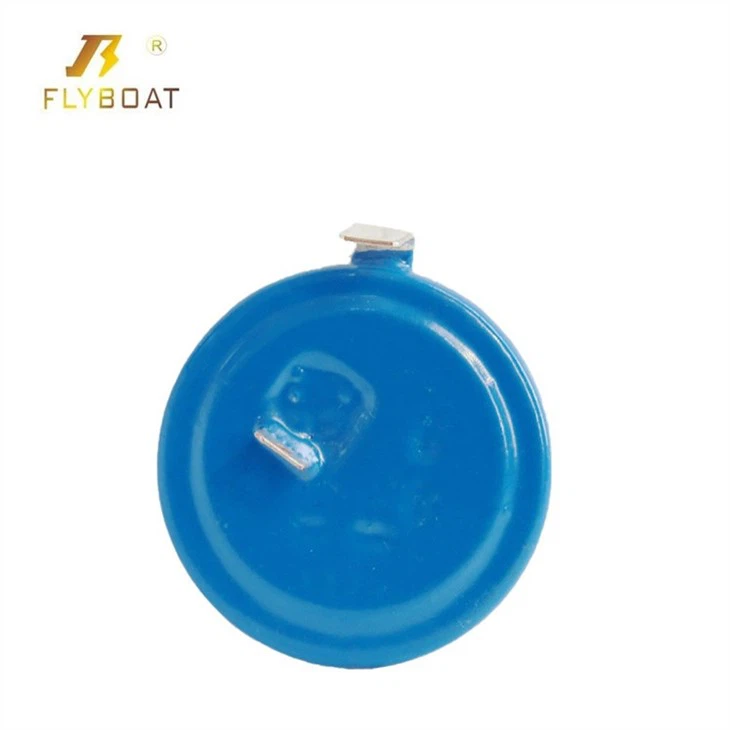

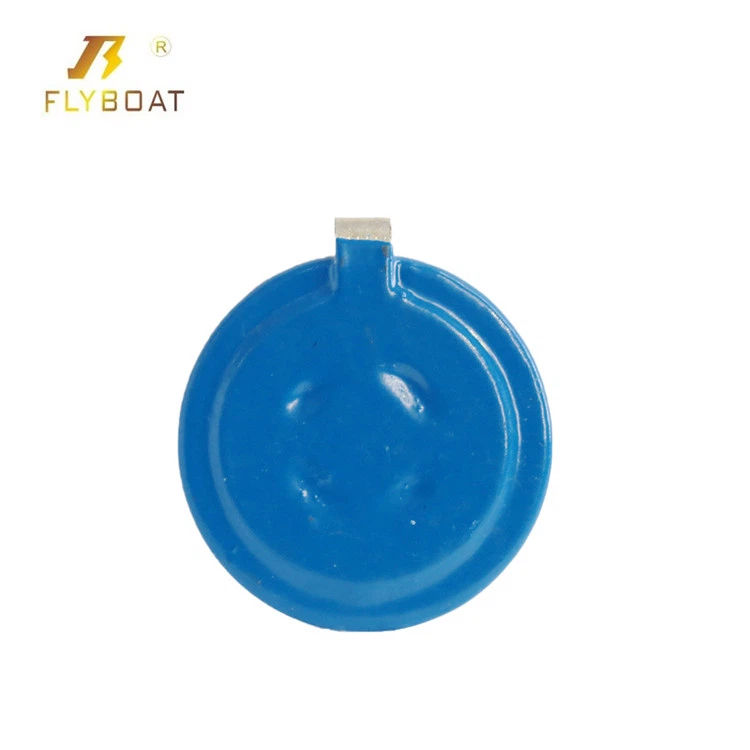

Într -un sistem de transmisie de date de mare viteză,Varistori cu discuri goaleau fost utilizate în combinație cu alte componente de protecție. Varistorii au furnizat funcția de prindere a creșterii necesară, în timp ce performanța generală de înaltă frecvență a sistemului a fost optimizată prin proiectarea corectă a circuitului și selectarea componentelor.

Concluzie

În concluzie, în timp ce utilizați un Varistor MOV pentru SPD în circuite de înaltă frecvență prezintă mai multe provocări, nu este imposibil. Cu o înțelegere adecvată a caracteristicilor Varistor, selecția atentă a componentelor și proiectarea adecvată a circuitului, variatoarele MOV pot fi utilizate în mod eficient în aplicații de înaltă frecvență pentru a oferi o protecție împotriva supratensiunii.

Ca furnizor de variatoare MOV pentru SPD, oferim o gamă largă de produse, inclusiv34S Varistor de oxid de metal, care sunt potrivite pentru diferite aplicații, inclusiv circuite de înaltă frecvență. Echipa noastră tehnică este întotdeauna gata să vă ajute în selectarea variatorului potrivit pentru nevoile dvs. specifice. Dacă sunteți interesat să aflați mai multe despre produsele noastre sau aveți întrebări cu privire la utilizarea variatoarelor MOV în circuite de înaltă frecvență, vă rugăm să nu ezitați să ne contactați pentru discuții suplimentare și oportunități potențiale de achiziții.

Referințe

1. „Varistori: teorie, design și aplicații” de AM Nikiforov.
2. „Electronică de înaltă frecvență: proiectare și aplicații” de R. Ludwig și P. Bretchko.
3. Fișele tehnice ale producătorului pentru variatoarele MOV.
