Care sunt cerințele de instalare pentru un DC MOV într -un sistem fotovoltaic?

Care sunt cerințele de instalare pentru un DC MOV într -un sistem fotovoltaic?

În calitate de furnizor de DC MOV pentru sistemul fotovoltaic, am asistat de prima dată la importanța instalării corecte în asigurarea siguranței și eficienței sistemelor fotovoltaice (PV). Un variator de oxid de metale DC (MOV) joacă un rol crucial în protejarea sistemelor fotovoltaice împotriva suprasolicitării de peste tensiune, care pot fi cauzate de greve fulger, fluctuații ale rețelei sau alte tulburări electrice. În acest blog, voi discuta despre cerințele cheie de instalare pentru un DC MOV într -un sistem fotovoltaic.

1. Selectarea locației

Primul pas în instalarea unui DC MOV este să alegeți locația potrivită. MOV trebuie instalat cât mai aproape de echipamentul pe care îl protejează. Într -un sistem fotovoltaic, acest lucru înseamnă de obicei instalarea acestuia în apropierea casetei de joncțiune PV Array, a invertorului sau a altor componente DC sensibile. Această proximitate minimizează lungimea cablurilor de conectare, ceea ce la rândul său reduce inductanța și riscul de scădere a tensiunii în timpul unui eveniment de supratensiune.

Atunci când selectați locația, este important să luați în considerare și factorii de mediu. Locul de instalare ar trebui să fie uscat, bine ventilat și protejat de lumina directă a soarelui și de temperaturi extreme. Umiditatea ridicată poate provoca coroziune pe terminalele MOV, în timp ce căldura excesivă poate degrada materialul variator în timp. De exemplu, dacă sistemul fotovoltaic este instalat într -o zonă de coastă, MOV trebuie instalat într -o carcasă sigilată pentru a preveni coroziunea apei sărate.

2. Compatibilitatea evaluării electrice

Înainte de instalare, este esențial să vă asigurați că DC MOV are calificările electrice corecte pentru sistemul fotovoltaic. Tensiunea maximă de funcționare continuă a MOV (MCOV) ar trebui să fie mai mare decât tensiunea normală de funcționare a sistemului fotovoltaic. Pentru majoritatea sistemelor fotovoltaice, MCOV -ul DC MOV ar trebui să fie de cel puțin 1,2 ori tensiunea maximă de curent continuu a tabloului fotovoltaic.

Evaluarea curentului de creștere a MOV este un alt parametru critic. Ar trebui să poată gestiona curentul maxim de supratensiune pe care sistemul PV este probabil să îl experimenteze. Grevele de fulgere pot genera impulsuri de curent extrem de mari - amplitudine scurtă, iar MOV trebuie să poată disipa energia din aceste supratensiuni fără a eșua. De exemplu, în regiuni cu activitate de fulgere ridicată, ar trebui selectat un MOV DC cu un rating de curent de creștere mai mare, cum ar fi [x] ka,.

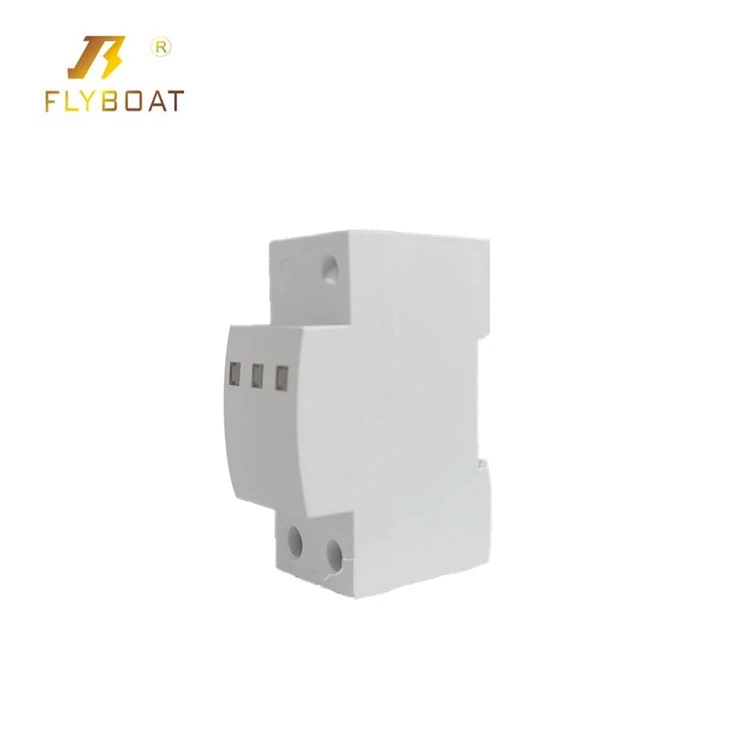

Puteți găsi un adecvatDC MOV pentru sistemul fotovoltaicPe site -ul nostru web, care oferă o varietate de ratinguri electrice pentru a satisface diferite cerințe ale sistemului fotovoltaic.

3. Montare și cablare

Montarea și cablarea corespunzătoare sunt cruciale pentru funcționarea eficientă a DC MOV. MOV ar trebui să fie montat în siguranță pe o suprafață plană, non -conductivă, folosind un hardware de montare adecvat. Suprafața de montare ar trebui să poată rezista la efortul mecanic cauzat de vibrații și expansiune termică.

Atunci când cablajul MOV, este important să urmați cu atenție instrucțiunile producătorului. Cablarea ar trebui să fie de ecartament corect pentru a gestiona curentul nominal al MOV. Cablajul scurt și drept este preferat pentru a reduce la minimum inductanța. Terminalele pozitive și negative ale MOV ar trebui să fie conectate corect la liniile DC corespunzătoare ale sistemului fotovoltaic. Cablajul incorect nu poate doar să facă ca MOV să fie ineficient, ci și să prezinte un pericol de siguranță.

De exemplu, la instalarea unui DC MOV într -unSistem solar 1000V, cablarea ar trebui să poată gestiona curentul curent continuu de înaltă tensiune fără a se supraîncălzi.

4. Înteinează

Fundația este o parte vitală a instalației DC MOV. O conexiune la sol adecvată asigură că excesul de energie dintr -un eveniment de supratensiune este deviat în siguranță către sol. MOV trebuie conectat la un sistem de împământare cu impedanță scăzută, cu o rezistență mai mică de 10 ohmi.

Conductorul de împământare ar trebui să fie o zonă secțională suficientă pentru a transporta curentul de supratensiune. Este recomandat să utilizați un conductor dedicat de împământare pentru MOV, mai degrabă decât să -l împărtășiți cu alte echipamente electrice. Acest lucru ajută la prevenirea interferenței și asigură că MOV poate funcționa independent în timpul unui eveniment de supratensiune.

În plus, sistemul de împământare ar trebui inspectat în mod regulat pentru a -și asigura integritatea. Coroziunea, conexiunile libere sau alte probleme pot crește rezistența la împământare și pot reduce eficacitatea MOV.

5. Protecția împotriva daunelor fizice

DC MOV trebuie protejat împotriva daunelor fizice. Acest lucru poate fi obținut prin instalarea acesteia într -o incintă de protecție. Incinta trebuie să fie făcută dintr -un material durabil care poate rezista la impacturi, radiații UV și contaminanți de mediu.

Carcasa ar trebui să aibă, de asemenea, puncte de intrare adecvate pentru cablu pentru a se asigura că cablarea este protejată și sigilată corespunzător. Acest lucru împiedică umiditatea și praful să intre în incintă și să deterioreze MOV. De exemplu, într -o instalație fotovoltaică industrială, carcasa MOV ar trebui să fie proiectată pentru a îndeplini calificările IP relevante IP (Protection Ingress) pentru a asigura o fiabilitate pe termen lung.

6. Compatibilitatea cu alte dispozitive de protecție

Într -un sistem fotovoltaic, DC MOV poate fi utilizat împreună cu alte dispozitive de protecție, cum ar fi siguranțele și întreruptoarele. Este important să vă asigurați că aceste dispozitive sunt compatibile între ele.

Siguranța sau întrerupătorul trebuie să fie dimensionată corect pentru a proteja MOV -ul de condițiile curente peste - curente. Dacă ratingul siguranței este prea mare, este posibil să nu sufla în timpul unui eveniment cu curent peste - care poate deteriora MOV. Pe de altă parte, dacă ratingul siguranței este prea scăzut, poate sufla prematur, provocând timpul de oprire inutil al sistemului.

Pentru a1000V DC SPD, coordonarea dintre MOV și alte dispozitive de protecție este deosebit de importantă pentru a asigura siguranța generală și fiabilitatea sistemului fotovoltaic.

7. Testare și punere în funcțiune

După instalare, DC MOV trebuie testat pentru a -și asigura funcționarea corectă. Aceasta include inspecția vizuală, testarea electrică și testarea funcțională.

Ar trebui efectuată o inspecție vizuală pentru a verifica dacă există semne de deteriorare fizică, conexiuni libere sau coroziune. Testarea electrică implică măsurarea parametrilor electrici ai MOV, cum ar fi curentul de scurgere și tensiunea de prindere, pentru a se asigura că acestea sunt în intervalul specificat.

Testarea funcțională poate fi efectuată prin simularea unui eveniment de supratensiune folosind un generator de supratensiune. Acest lucru ajută la verificarea dacă MOV poate prinde eficient tensiunea peste și protejarea sistemului fotovoltaic.

8. Întreținere și monitorizare

Întreținerea și monitorizarea periodică sunt esențiale pentru performanța pe termen lung a DC MOV. MOV trebuie inspectat periodic pentru semne de uzură, cum ar fi decolorarea, fisurarea sau încălzirea anormală.

Parametrii electrici ai MOV ar trebui, de asemenea, monitorizați în timp. Orice modificare semnificativă a curentului de scurgere sau a tensiunii de prindere poate indica o problemă cu MOV. În astfel de cazuri, MOV trebuie înlocuit imediat pentru a asigura protecția continuă a sistemului fotovoltaic.

Concluzie

Instalarea unui DC MOV într -un sistem fotovoltaic necesită o examinare atentă a diverșilor factori, inclusiv selecția locației, compatibilitatea de evaluare electrică, montarea și cablarea, împământarea, protecția împotriva deteriorării fizice, compatibilitatea cu alte dispozitive de protecție, testarea și punerea în funcțiune și întreținerea și monitorizarea. Urmând aceste cerințe de instalare, proprietarii de sisteme fotovoltaice pot asigura siguranța și fiabilitatea sistemelor lor.

Dacă sunteți în căutarea MOV -urilor DC de înaltă calitate pentru sistemul dvs. fotovoltaic sau aveți întrebări cu privire la cerințele de instalare, vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții suplimentare. Ne -am angajat să oferim cele mai bune soluții pentru nevoile dvs. de protecție a sistemului fotovoltaic.

Referințe

1. Comisia electrotehnică internațională (IEC). IEC 61643 - 311: 2018, Dispozitive de protecție cu supratensiune de joasă tensiune - Partea 311: Surge Dispozitive de protecție conectate la sisteme de alimentare cu tensiune joasă pentru aplicații sau locații specifice - dispozitive de protecție supratente pentru sisteme de alimentare fotovoltaice.
2. Laboratoarele de subscrii (UL). UL 1449, ediția a treia, supratensiuni de protecție.
3. Codul electric național (NEC). Articolul NEC 690, Sisteme fotovoltaice solare (PV).
