Cum protejează un SPD AC împotriva vârfurilor de tensiune într-o micro-rețea?

În calitate de furnizor de dispozitive de protecție împotriva supratensiunii de curent alternativ (SPD), am fost martor direct la rolul critic pe care îl joacă aceste dispozitive în protejarea micro-rețelelor de vârfurile de tensiune. În acest blog, voi aprofunda mecanismele prin care un SPD AC protejează împotriva vârfurilor de tensiune într-o micro-rețea, explorând aspectele tehnice și implicațiile din lumea reală.

Înțelegerea micro-rețelelor și a vârfurilor de tensiune

Microrețelele sunt sisteme electrice la scară mică care pot funcționa independent sau împreună cu rețeaua electrică principală. Ele încorporează adesea diverse resurse energetice distribuite, cum ar fi panouri solare, turbine eoliene și sisteme de stocare a energiei. Deși aceste sisteme oferă numeroase beneficii, ele sunt, de asemenea, vulnerabile la vârfurile de tensiune.

Picurile de tensiune, cunoscute și ca supratensiuni tranzitorii, sunt supratensiuni de scurtă durată ale tensiunii electrice. Acestea pot fi cauzate de o varietate de factori, inclusiv lovituri de trăsnet, operațiuni de comutare în sistemul de alimentare și deconectarea bruscă a sarcinilor mari. Aceste vârfuri pot varia de la câteva sute de volți la câteva mii de volți și pot provoca daune semnificative echipamentelor electrice din microrețea.

Cum funcționează SPD-urile AC

Un SPD AC este proiectat pentru a devia tensiunea excesivă la pământ, protejând echipamentul electric conectat împotriva deteriorării. Principiul de funcționare de bază al unui SPD AC implică trei componente principale: elementul de detectare a tensiunii, elementul de comutare și conexiunea de împământare.

Tensiune - Element Senzor

Elementul de detectare a tensiunii dintr-un SPD AC monitorizează continuu nivelul de tensiune din circuitul electric. Când tensiunea depășește un prag prestabilit, care este de obicei puțin mai mare decât tensiunea normală de funcționare a micro-rețelei, elementul de detectare detectează starea de supratensiune.

Element de comutare

Odată detectată supratensiunea, elementul de comutare din SPD se activează. Există mai multe tipuri de elemente de comutare utilizate în SPD-urile AC, inclusiv varistoare cu oxid de metal (MOV), tuburi cu descărcare în gaz (GDT) și redresoare controlate cu siliciu (SCR).

• Varistoare cu oxid de metal (MOV): MOV-urile sunt cele mai frecvent utilizate elemente de comutare în AC SPD. Sunt realizate dintr-un material ceramic compus din granule de oxid de zinc. În condiții normale de funcționare, MOV-urile au o rezistență ridicată, permițând fluxul normal de curent prin circuit. Cu toate acestea, atunci când tensiunea depășește pragul, rezistența MOV scade rapid, deturnând curentul excesiv la pământ.
• Gaz - Tuburi de descărcare (GDT): GDT-urile constau dintr-un tub sigilat umplut cu un gaz inert. Când apare o supratensiune, gazul din interiorul tubului se ionizează, creând o cale conductivă pentru curentul excesiv. GDT-urile au o capacitate mare de manipulare a curentului de supratensiune și sunt adesea utilizate în prima etapă de protecție într-un SPD AC.
• Redresoare controlate pe siliciu (SCR): SCR-urile sunt dispozitive semiconductoare care pot fi declanșate pentru a conduce curent atunci când este aplicată o anumită tensiune. Acestea acționează rapid și pot face față supratensiunilor de curent ridicat. SCR-urile sunt adesea folosite în combinație cu alte elemente de comutare pentru a oferi protecție în mai multe etape.

Conexiune de împământare

Conexiunea de împământare într-un SPD AC este crucială pentru deviarea în siguranță a curentului excesiv la pământ. Un sistem adecvat de împământare asigură că SPD-ul poate disipa în mod eficient energia de la vârful de tensiune fără a provoca deteriorarea echipamentului conectat. Conductorul de împământare trebuie să aibă rezistență scăzută și să fie conectat la un electrod de împământare fiabil.

Etape de protecție într-un SPD AC

SPD-urile AC folosesc adesea o abordare de protecție în mai multe etape pentru a oferi o protecție completă împotriva vârfurilor de tensiune. Diferitele etape de protecție sunt concepute pentru a gestiona diferite niveluri de supratensiune și curent.

Prima etapă de protecție

Prima etapă de protecție într-un SPD AC este de obicei proiectată pentru a face față supratensiunilor de energie ridicată, cum ar fi cele cauzate de loviturile de fulger. Tuburile cu descărcare în gaz (GDT) sunt utilizate în mod obișnuit în această etapă datorită capacității lor mari de manipulare a curentului de supratensiune. Prima etapă de protecție deviază o mare parte a curentului excesiv către pământ, reducând energia supratensiunii înainte de a ajunge la etapele ulterioare.

A doua etapă de protecție

A doua etapă de protecție este asigurată, de obicei, de varistoare cu oxid de metal (MOV). MOV-urile sunt mai sensibile la supratensiuni de nivel inferior și pot răspunde rapid la vârfurile de tensiune care trec prin prima etapă. Ele limitează în continuare tensiunea la un nivel sigur pentru echipamentele electrice conectate.

A treia etapă de protecție

În unele cazuri, o a treia etapă de protecție poate fi adăugată pentru echipamente mai sensibile. Această etapă poate folosi MOV-uri suplimentare sau alte tipuri de elemente de comutare pentru a asigura reglarea fină a tensiunii și pentru a proteja împotriva vârfurilor de tensiune foarte mici.

Beneficiile utilizării SPD-urilor AC în microrețele

Utilizarea SPD-urilor AC în microrețele oferă mai multe beneficii:

• Protecția echipamentelor: SPD-urile AC protejează echipamentele electrice, cum ar fi invertoarele, controlerele și senzorii de daune cauzate de vârfurile de tensiune. Acest lucru reduce riscul defecțiunii echipamentului și a timpului de nefuncționare, economisind costurile de reparații și înlocuiri.
• Fiabilitatea sistemului: Prin prevenirea daunelor legate de tensiune, SPD-urile AC sporesc fiabilitatea generală a micro-rețelei. Acest lucru este deosebit de important pentru aplicațiile în care o sursă de alimentare continuă este critică, cum ar fi în spitale, centre de date și unități industriale.
• Siguranţă: SPD-urile AC ajută la asigurarea siguranței personalului care lucrează cu sau în apropierea micro-rețelei. Prin devierea tensiunii excesive către pământ, acestea reduc riscul de electrocutare și pericolele de incendiu.

Aplicații din lumea reală și studii de caz

În aplicațiile din lumea reală, SPD-urile AC s-au dovedit a fi eficiente în protejarea micro-rețelelor. De exemplu, într-o microrețea de energie solară instalată într-o zonă rurală, loviturile de trăsnet au fost o cauză comună a deteriorării echipamentelor. După instalarea SPD-urilor AC la panoul electric principal și la intrarea fiecărui invertor, frecvența defecțiunilor echipamentelor din cauza vârfurilor de tensiune a scăzut semnificativ.

Un alt studiu de caz implică o micro-rețea de energie eoliană. Operațiunile de comutare ale turbinelor eoliene au cauzat adesea vârfuri de tensiune care au afectat performanța echipamentelor electrice conectate. Prin instalarea SPD-urilor AC, operatorul de micro-rețea a reușit să stabilizeze tensiunea și să îmbunătățească eficiența sistemului.

Alegerea SPD AC potrivit pentru micro-rețea

Atunci când selectați un SPD AC pentru o micro-rețea, trebuie luați în considerare câțiva factori:

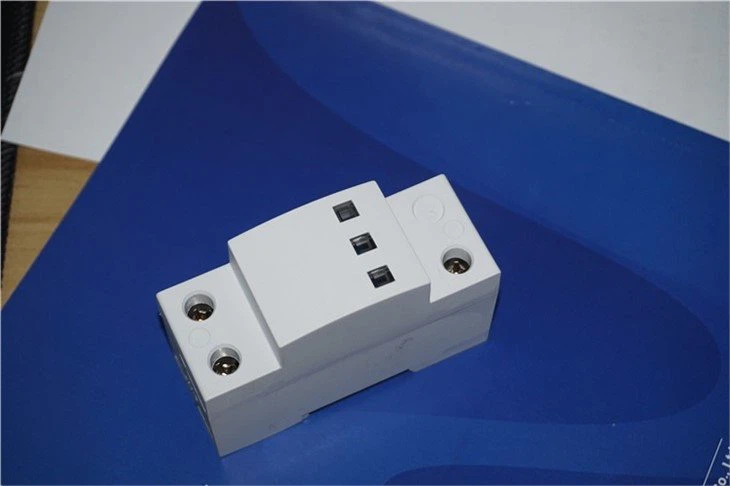

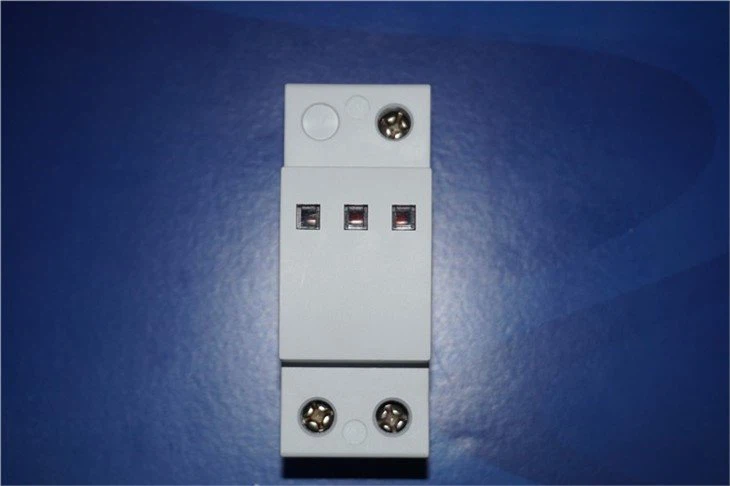

• Tensiune nominală: Tensiunea nominală a SPD-ului trebuie să se potrivească cu tensiunea de operare a micro-rețelei. De exemplu, pentru o micro-rețea de 220 V, puteți lua în considerare220v protecție împotriva trăsnetului trifazatSPD.
• Surge - Evaluare curentă: Valoarea curentului de supratensiune indică cantitatea maximă de curent pe care SPD-ul o poate gestiona în timpul unei creșteri de tensiune. Pentru microrețelele situate în zonele cu risc ridicat de lovituri de fulgere sau alte surse de supratensiuni de energie ridicată este necesară o valoare mai mare de supratensiune.
• Standarde și certificări: Căutați SPD-uri care respectă standardele internaționale relevante, cum ar fi UL și CE. TheUL CE SPDîndeplinește aceste cerințe, asigurând calitatea și siguranța produsului.

Concluzie

În concluzie, SPD-urile AC joacă un rol vital în protejarea micro-rețelelor de vârfurile de tensiune. Prin devierea tensiunii excesive la pământ, acestea protejează echipamentele electrice, sporesc fiabilitatea sistemului și asigură siguranța personalului. Ca furnizor deDispozitiv de protecție la supratensiune AC SPD, înțeleg importanța furnizării SPD-urilor de înaltă calitate, care să răspundă nevoilor specifice ale aplicațiilor micro-rețele.

Dacă sunteți interesat să aflați mai multe despre produsele noastre AC SPD sau aveți întrebări cu privire la protecția la supratensiune pentru microrețea dvs., vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții suplimentare. Ne angajăm să vă oferim cele mai bune soluții pentru nevoile dumneavoastră de protecție a energiei electrice.

Referințe

• Brown, RE (2002). Fiabilitatea distribuției energiei electrice. CRC Press.
• Goel, L. și Srivastava, KD (2011). Protecția sistemului de alimentare și aparatura de comutare. Pearson Education India.
• Standardul IEEE pentru dispozitive de protecție la supratensiune (2014). IEEE Std C62.41.2 - 2014.
